本實用新型涉及電監控系統技術領域，尤其是一種太陽能風能監控供電系統，包括立桿和電源箱，所述電源箱的內部設置有蓄電池，所述立桿的頂端設置有懸浮風力發電機，該太陽能風能監控供電系統室外無電環境下安裝攝像頭設備，通過太陽能板進行取電，配合懸浮風力發電機進行互補，彌補天氣不好的情況下太陽能板發電的不足的問題，微風即可啟動適用范圍較廣，L形避雷針解決了安裝風機就不能裝避雷針的問題，通過鎖緊箍連接的支架便于拆裝，方便運輸、及安裝，立桿與箱拖呈四十五度斜撐設計，即保證了電箱的承重，同時懸浮風力發電機、太陽能板和攝像頭的電纜線從桿體內部走線，避免人為破壞。

1、一種太陽能風能監控供電系統，包括立桿（1）和電源箱（7），所述電源箱（7）的內部設置有蓄電池，其特征在于：所述立桿（1）的頂端設置有懸浮風力發電機（2），所述立桿（1）的外側通過鎖緊箍和螺栓分別安裝有支架（3）和電箱（4），所述支架（3）的端面上固定安裝有太陽能板（5），所述電箱（4）的內部設置有太陽能控制器和風力控制器，所述立桿（1）的外側設置有攝像頭（6），所述太陽能板（5）通過導線及太陽能控制器與蓄電池電性連接，所述攝像頭（6）通過導線與太陽能控制器電性連接，所述懸浮風力發電機（2）通過導線及風力控制器與蓄電池電性連接，所述立桿（1）為空心結構，且懸浮風力發電機（2）、太陽能板（5）和攝像頭（6）的導線均穿設在立桿（1）的內腔并依次延伸至電箱（4）和電源箱（7）的內部。

2、根據權利要求1所述的一種太陽能風能監控供電系統，其特征在于：所述電箱（4）的前端開設有檢修門（10），所述電箱（4）開設有散熱孔。

3、根據權利要求1所述的一種太陽能風能監控供電系統，其特征在于：所述電箱（4）的底部固定安裝有箱拖（8），所述箱拖（8）呈四十度傾斜設置，且箱拖（8）遠離電箱（4）的一端固定安裝在立桿（1）的側壁上。

4、根據權利要求1所述的一種太陽能風能監控供電系統，其特征在于：所述攝像頭（6）通過球機橫臂支架與立桿（1）固定連接，所述球機橫臂支架的端面上固定安裝有L型避雷針（9）。

5、根據權利要求1-4中任意一項所述的一種太陽能風能監控供電系統，其特征在于：所述立桿（1）通過法蘭和螺栓固定安裝在地面上，所述電源箱（7）鋪埋于地下。

一種太陽能風能監控供電系統

技術領域

本實用新型涉及電監控系統技術領域，尤其涉及一種太陽能風能監控供電系統。

背景技術

監控系統又稱之為閉路電視監控系統，典型的監控系統主要由前端音視頻采集設備、音視頻傳輸設備、后端存儲、控制及顯示設備這五大部分組成，其中后端設備可進一步分為中,心控制設備和分控制設備。前、后端設備有多種構成方式，它們之間的聯系也可稱作傳輸系統可通過同軸電纜、雙絞線、光纖、微波、無線等多種方式來實現。

現有的室外監控供電系統大多是通過太陽能進行供電，但是在室外天氣不好的情況下時，由于太陽能板光照不足，從而ji易導致攝像頭無法正常工作，給使用者帶來一定的問題。

實用新型內容

本實用新型的目的是為了解決現有技術中存在太陽能板光照不足，從而導致攝像頭無法正常工作等缺點，而提出的一種太陽能風能監控供電系統。

為了實現上述目的，本實用新型采用了如下技術方案：

設計一種太陽能風能監控供電系統，包括立桿和電源箱，所述電源箱的內部設置有蓄電池，所述立桿的頂端設置有懸浮風力發電機，所述立桿的外側通過鎖緊箍和螺栓分別安裝有支架和電箱，所述支架的端面上固定安裝有太陽能板，所述電箱的內部設置有太陽能控制器和風力控制器，所述立桿的外側設置有攝像頭，所述太陽能板通過導線及太陽能控制器與蓄電池電性連接，所述攝像頭通過導線與太陽能控制器電性連接，所述懸浮風力發電機通過導線及風力控制器與蓄電池電性連接，所述立桿為空心結構，且懸浮風力發電機、太陽能板和攝像頭的導線均穿設在立桿的內腔并依次延伸至電箱和電源箱的內部。

優選的，所述電箱的前端開設有檢修門，所述電箱開設有散熱孔。

優選的，所述電箱的底部固定安裝有箱拖，所述箱拖呈四十度傾斜設置，且箱拖遠離電箱的一端固定安裝在立桿的側壁上。

優選的，所述攝像頭通過球機橫臂支架與立桿固定連接，所述球機橫臂支架的端面上固定安裝有L型避雷針。

優選的，所述立桿通過法蘭和螺栓固定安裝在地面上，所述電源箱鋪埋于地下。

本實用新型提出的一種太陽能風能監控供電系統，有益效果在于：本實用新型在室外無電環境下安裝攝像頭設備，通過太陽能板進行取電，配合懸浮風力發電機進行互補，彌補天氣不好的情況下太陽能板發電的不足的問題，通用球機橫臂支架，兼容市面上球機監控攝像頭，懸浮風力發電機，微風即可啟動適用范圍較廣，L形避雷針解決了安裝風機就不能裝避雷針的問題，通過鎖緊箍連接的支架便于拆裝，方便運輸、及安裝，立桿與箱拖呈四十五度斜撐設計，即保證了電箱的承重，同時懸浮風力發電機、太陽能板和攝像頭的電纜線從桿體內部走線，避免人為破壞，同時也避免了風吹日曬，電箱,開檢修門的設計，方便更好的走線，和后期線路維護，電源箱采用地埋設計，有效防止電池的丟失，大容量的電池不更加容易安裝，整體更加美觀。

附圖說明

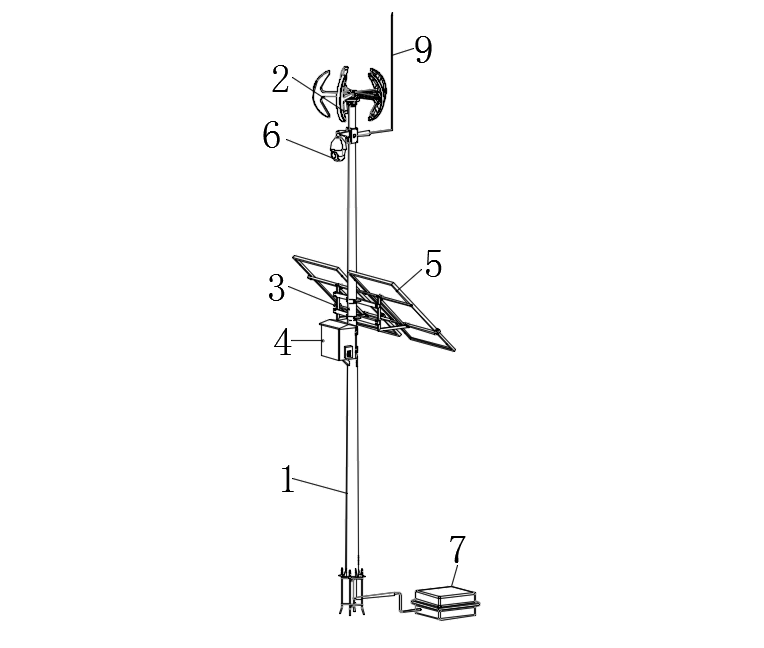

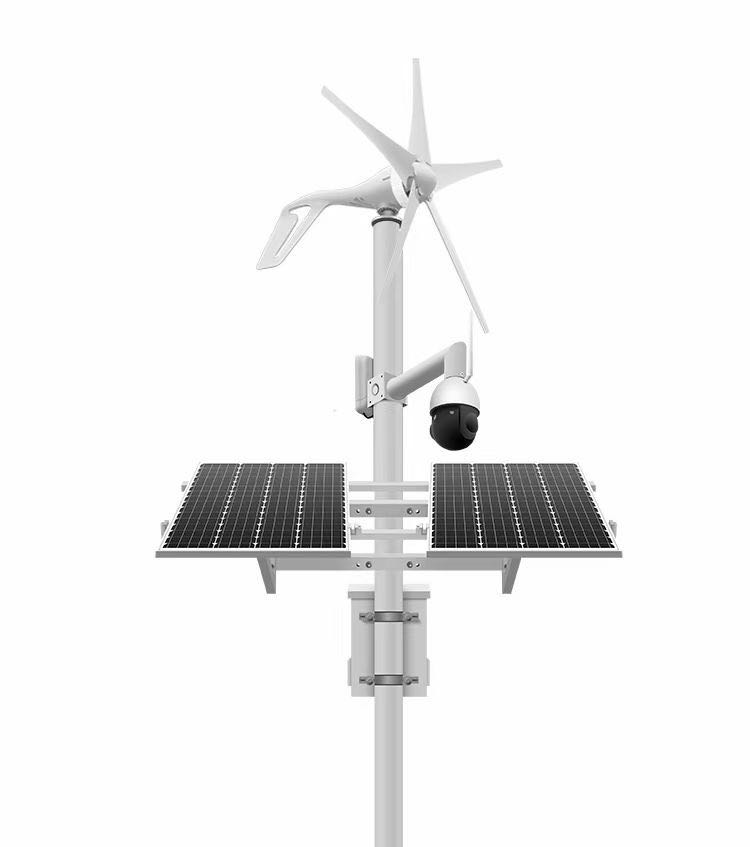

圖1為本實用新型提出的一種太陽能風能監控供電系統的結構示意圖；

圖2為本實用新型提出的一種太陽能風能監控供電系統的檢修門結構示意圖。

圖中：1、立桿；2、懸浮風力發電機；3、支架；4、電箱；5、太陽能板；6、攝像頭；7、電源箱；8、箱拖；9、L型避雷針；10、檢修門。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-2，一種太陽能風能監控供電系統，包括立桿1和電源箱7，電源箱7的內部設置有蓄電池，立桿1的頂端設置有懸浮風力發電機2，立桿1的外側通過鎖緊箍和螺栓分別安裝有支架3和電箱4，支架3的端面上固定安裝有太陽能板5，電箱4的內部設置有太陽能控制器和風力控制器，立桿1的外側設置有攝像頭6，太陽能板5通過導線及太陽能控制器與蓄電池電性連接，攝像頭6通過導線與太陽能控制器電性連接，懸浮風力發電機2通過導線及風力控制器與蓄電池電性連接，立桿1為空心結構，且懸浮風力發電機2、太陽能板5和攝像頭6的導線均穿設在立桿1的內腔并依次延伸至電箱4和電源箱7的內部。

電箱4的前端開設有檢修門10，電箱4開設有散熱孔，檢修門10的設計，方便更好的走線，和后期線路維護。

電箱4的底部固定安裝有箱拖8，箱拖8呈四十度傾斜設置，且箱拖8遠離電箱4的一端固定安裝在立桿1的側壁上，箱拖8四十五度斜撐設計，保證了箱體的承重。

攝像頭6通過球機橫臂支架與立桿1固定連接，球機橫臂支架的端面上固定安裝有L型避雷針9，解決了安裝風機就不能裝避雷針的問題，延長了攝像頭6在室外的使用壽命。

立桿1通過法蘭和螺栓固定安裝在地面上，電源箱7鋪埋于地下，電源箱7采用地埋設計，有效防止電池的丟失，大容量的電池更加容易安裝，整體更加美觀。

工作方式；工作時，在室外無電環境下安裝攝像頭6設備，通過太陽能板5進行取電，配合懸浮風力發電機2進行互補，彌補天氣不好的情況下太陽能板5發電的不足的問題，通用球機橫臂支架，兼容市面上球機監控攝像頭5，懸浮風力發電機2，微風即可啟動適用范圍較廣，L型避雷針9解決了安裝風機就不能裝避雷針的問題，通過鎖緊箍連接的支架3便于拆裝，方便運輸、及安裝，立桿1與箱拖8呈四十五度斜撐設計，即保證了電箱4的承重，同時懸浮風力發電機2、太陽能板5和攝像頭6的電纜線從桿體內部走線，避免人為破壞，同時也避免了風吹日曬，電箱4,開檢修門10的設計，方便更好的走線，和后期線路維護，電源箱7采用地埋設計，有效防止電池的丟失，大容量的電池不更加容易安裝，整體更加美觀。
